中压环保柜的检漏与水分处理

检漏(查找漏点）

只有介质检漏才是最合适的选择，截止目前没有氮气的检漏传感器，所以一般只有氦气和SF6两种手持式检漏用来查找漏点，由于氦质谱手持式检漏仪灵敏度较低，不适合少量混气的检漏；

 我们建议选择3%左右SF6作为示踪气体，选择zui常用的LF-1D+ SF6定量检漏仪。

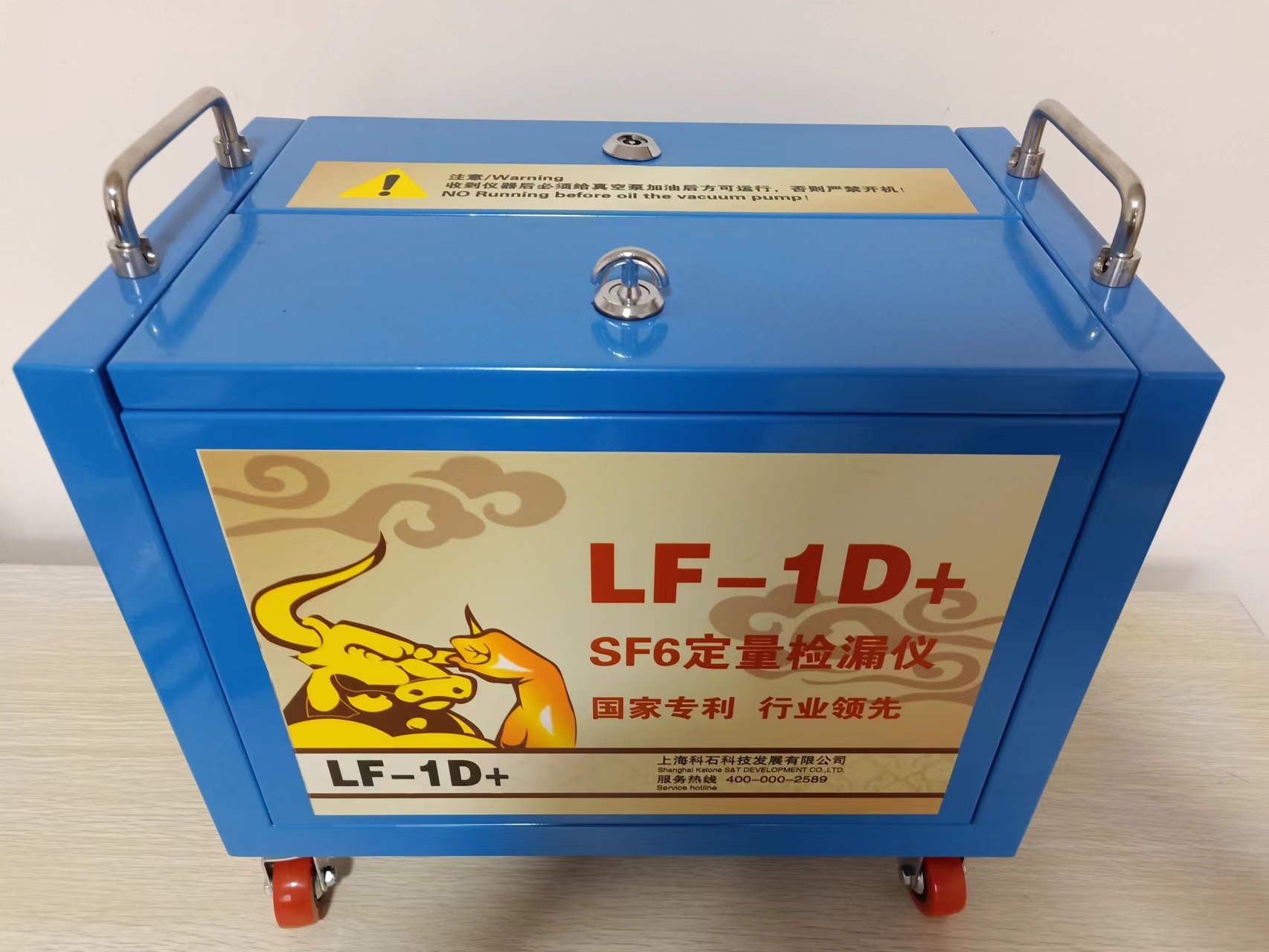

 图1: LF-1D+ SF6定量检漏仪

检漏之后的SF6处理（真空箱检漏后的SF6污染）

检漏之后SF6需要清洗

真空箱氦检漏过程中如果被污染，也得进行清洗（真空箱SF6交叉污染的情况很普遍）

 只有一种方法：就是采用氮气或者干燥空气反复冲洗，

如果采用瓶装的氮气或者干燥空气，一是成本高，二是使用不方便，处理时间长，建议采用KS3000-80-CZ4

KS3000-80-CZ4 干燥空气源和抽真空装置
本设备是根据顾客需求将KS3000-80和KSCZ-4二合一并进行优化的专用设备；
该设备可用于空气绝缘环保柜提供气源；
该设备也可为充气柜提供干燥空气替代高纯氮气进行冲洗；
该设备同时具备抽真空功能；

图2:KS3000-80-CZ4 干燥空气源和抽真空装置

SF6清洗后的检查（出厂检测）

 建议采用"环保型环网柜气体绝缘介质检测仪"，检测SF6残留和氧气和水分（可有效检测0.01%以下SF6）

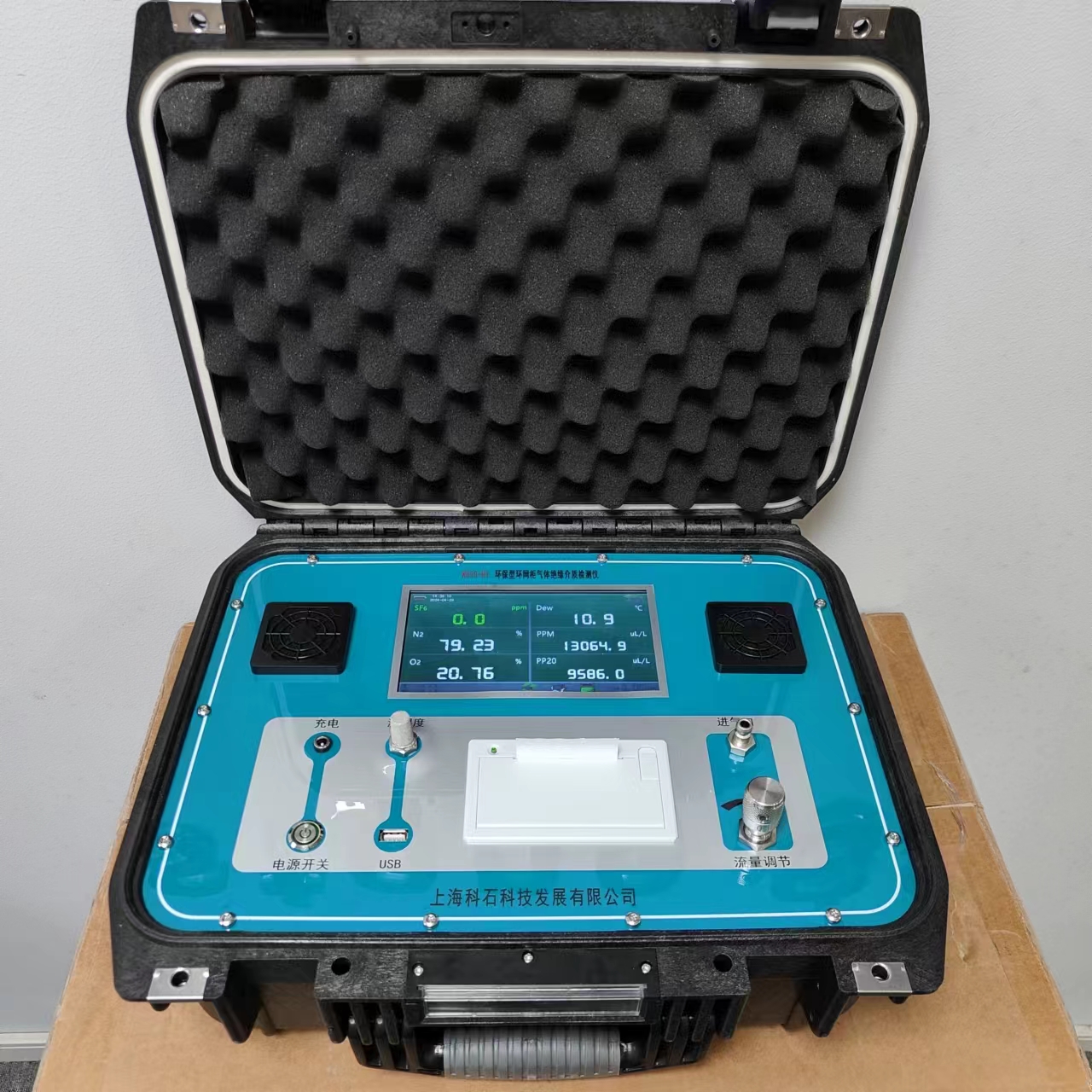

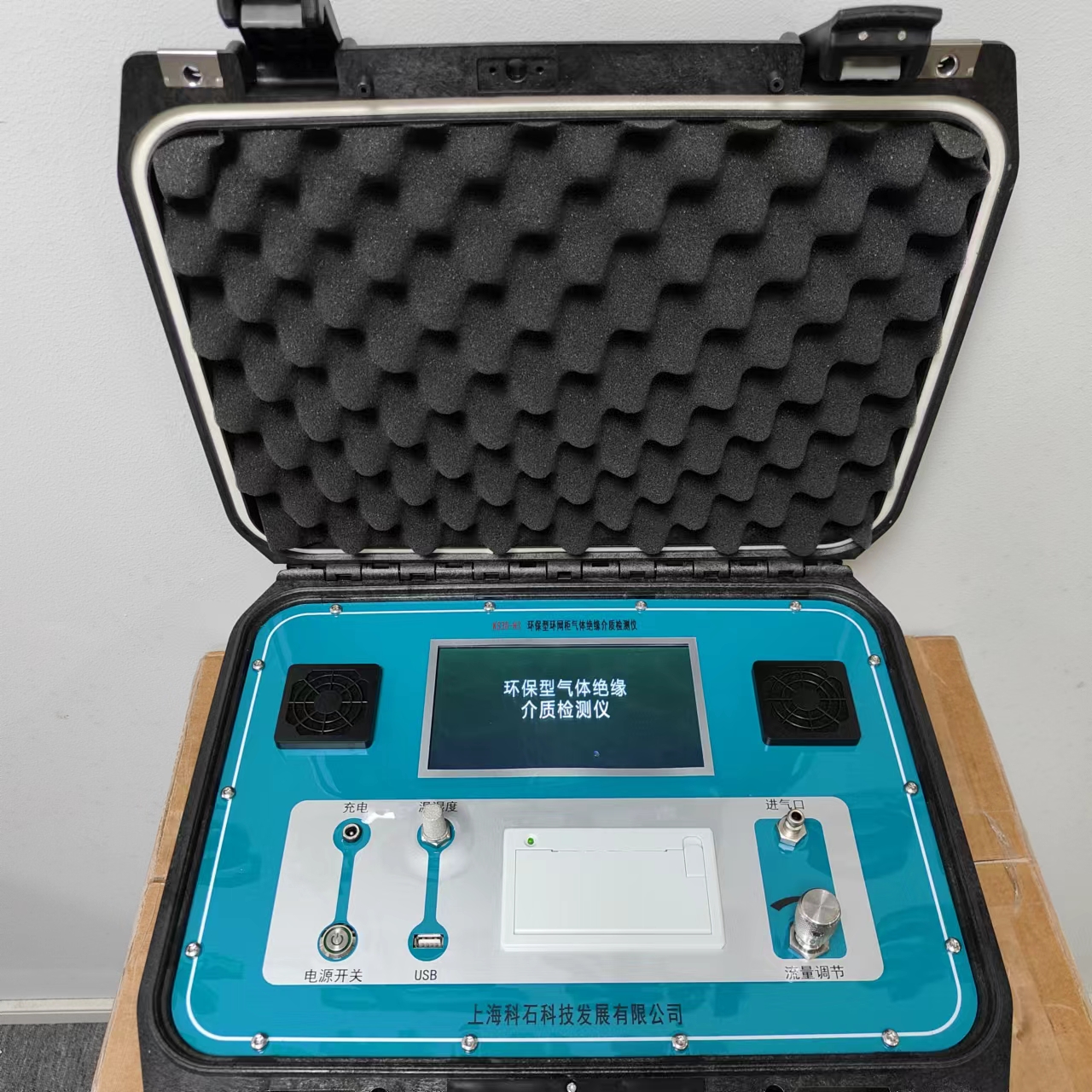

 图3:KS30-H3 环保型环网柜气体绝缘介质检测仪

 环保柜气室水分干燥

 环保柜的水分超标是个常态，也是一个比较麻烦的事，严重影响了环保柜的生产进度和交货、验收、交接。

 上海科石在环保绝缘柜去水分上的研究和解决方案：

对于环保柜的去水分，还得遵循经济、有效优先，我们也和行业内众多技术人员进行沟通，期望找到一个最优的“笨”办法；

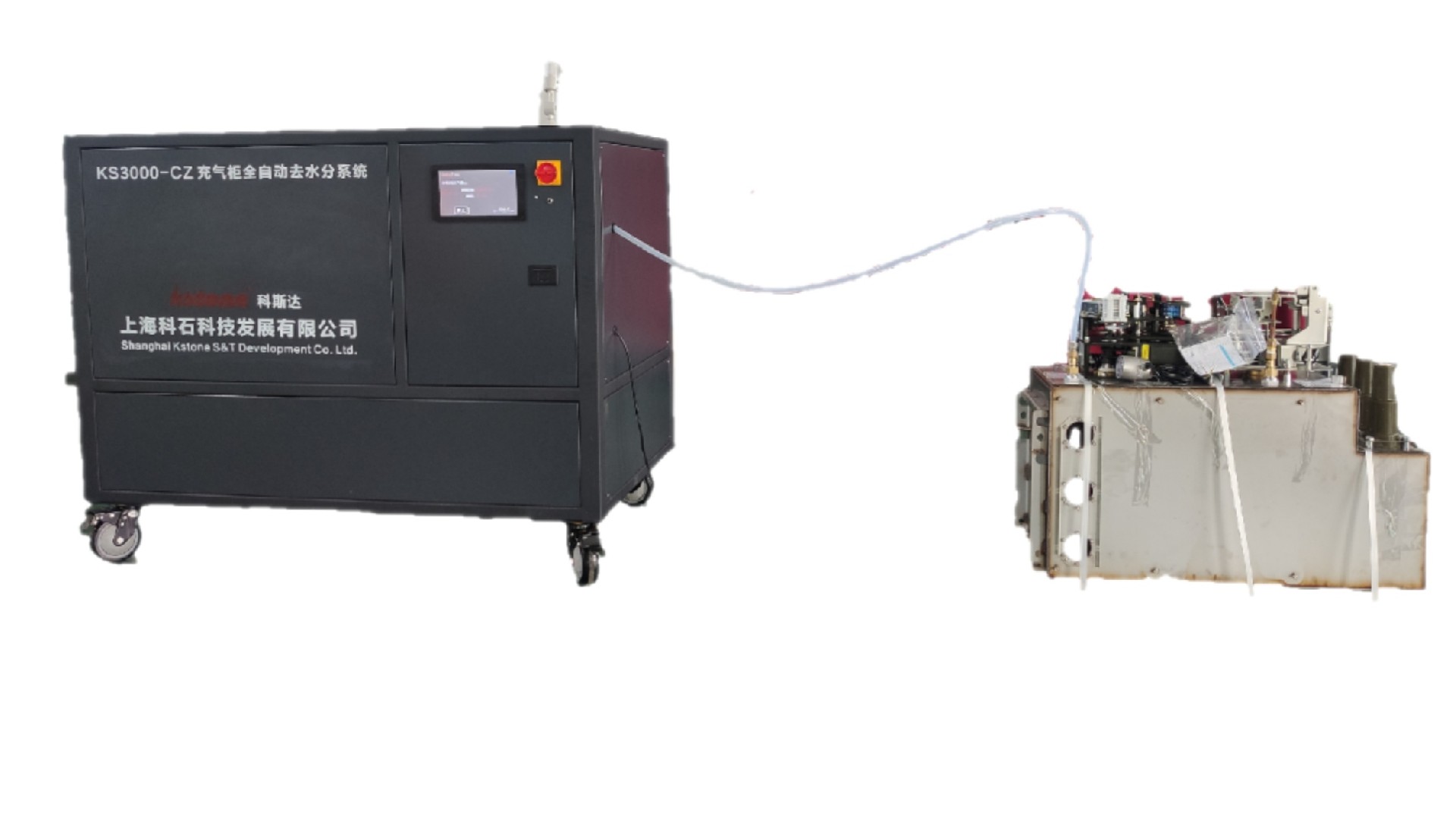

图4:ks3000-cz  全自动去水分系统（适用于单阀）

2022年起推出了2代全自动去水分系统，适用于双阀环保柜，双阀之间距离越远越好。

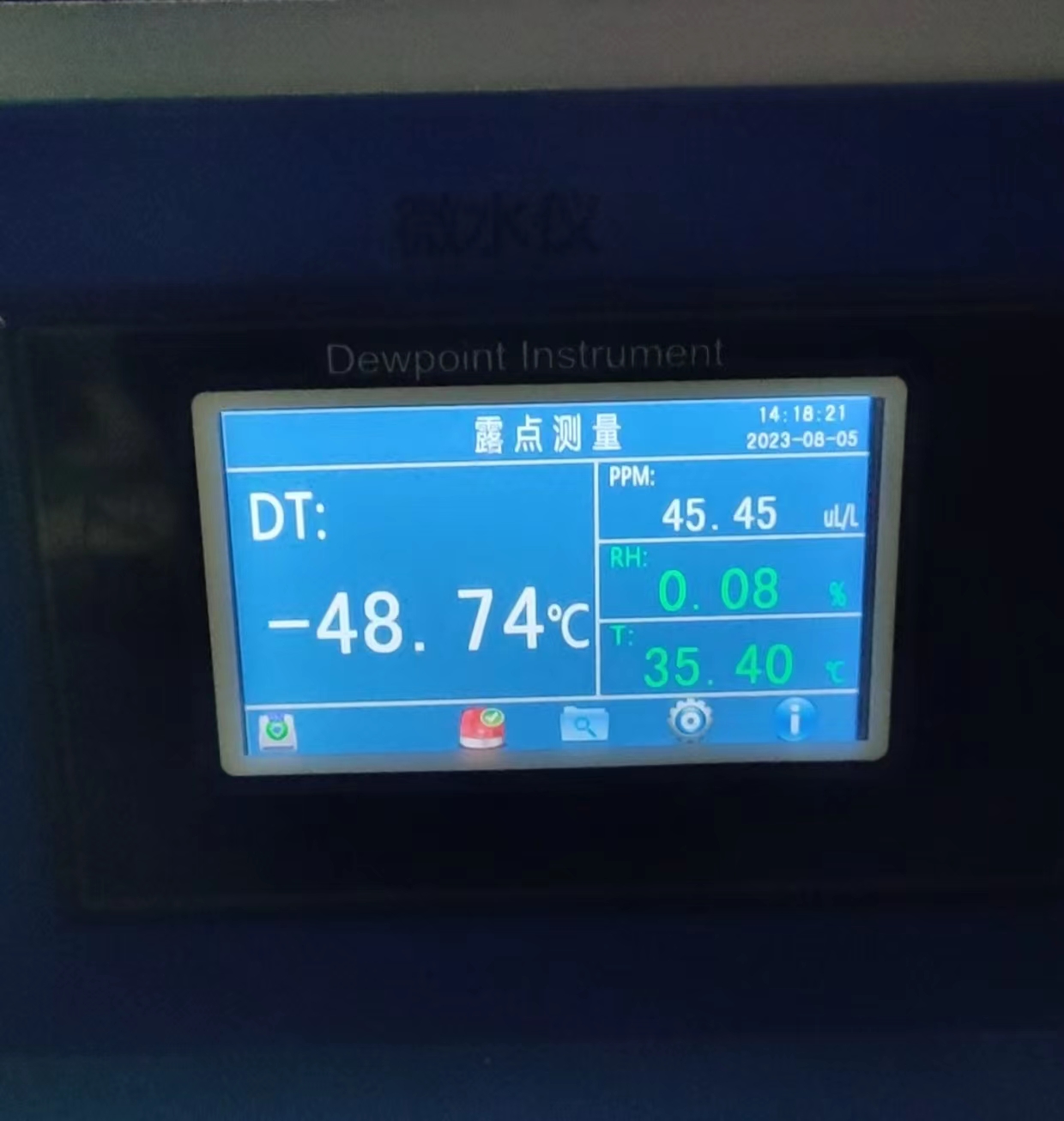

图5: 在线水分测试

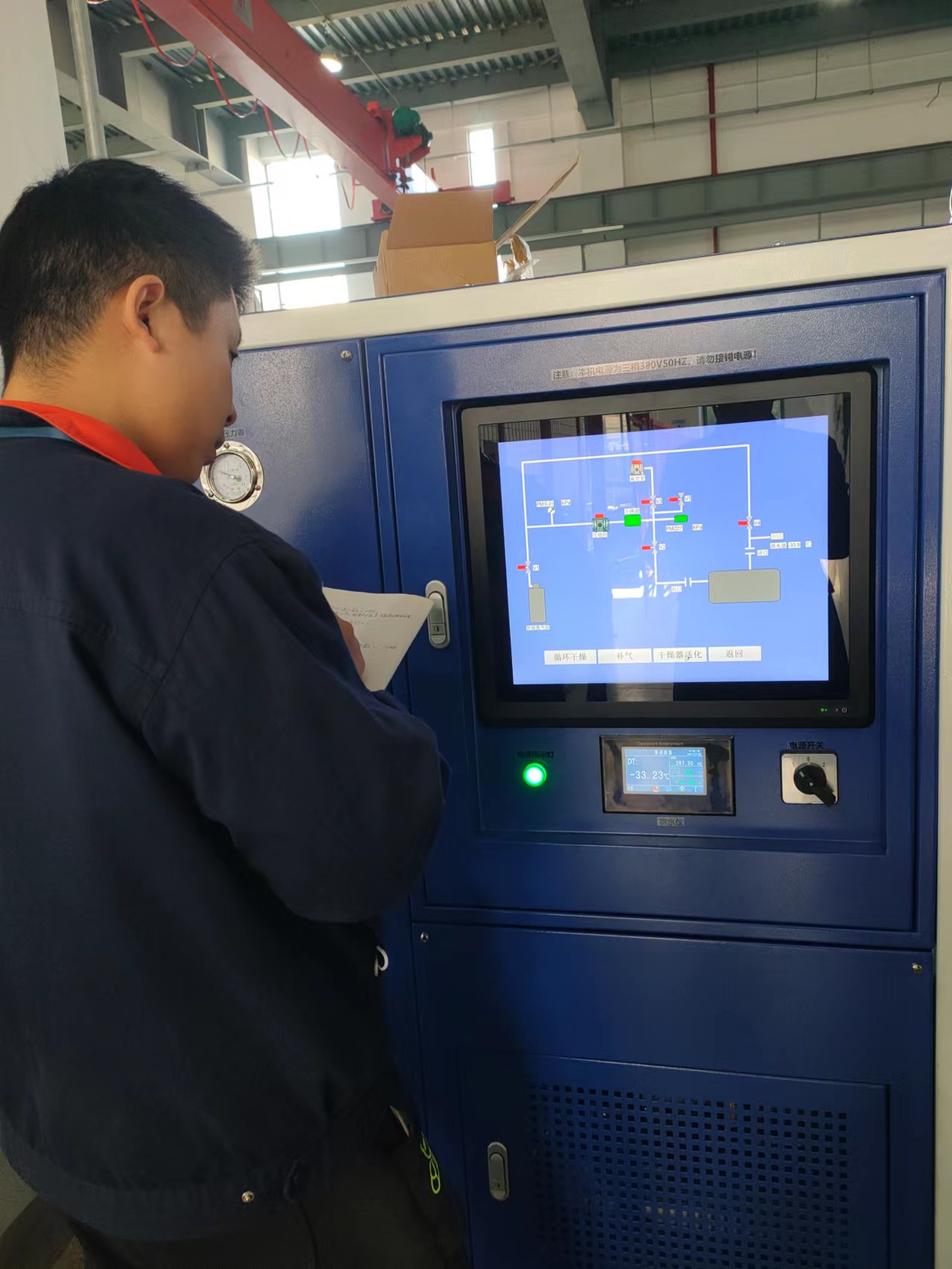

图6:二代全自动去水分系统，工人培训操作

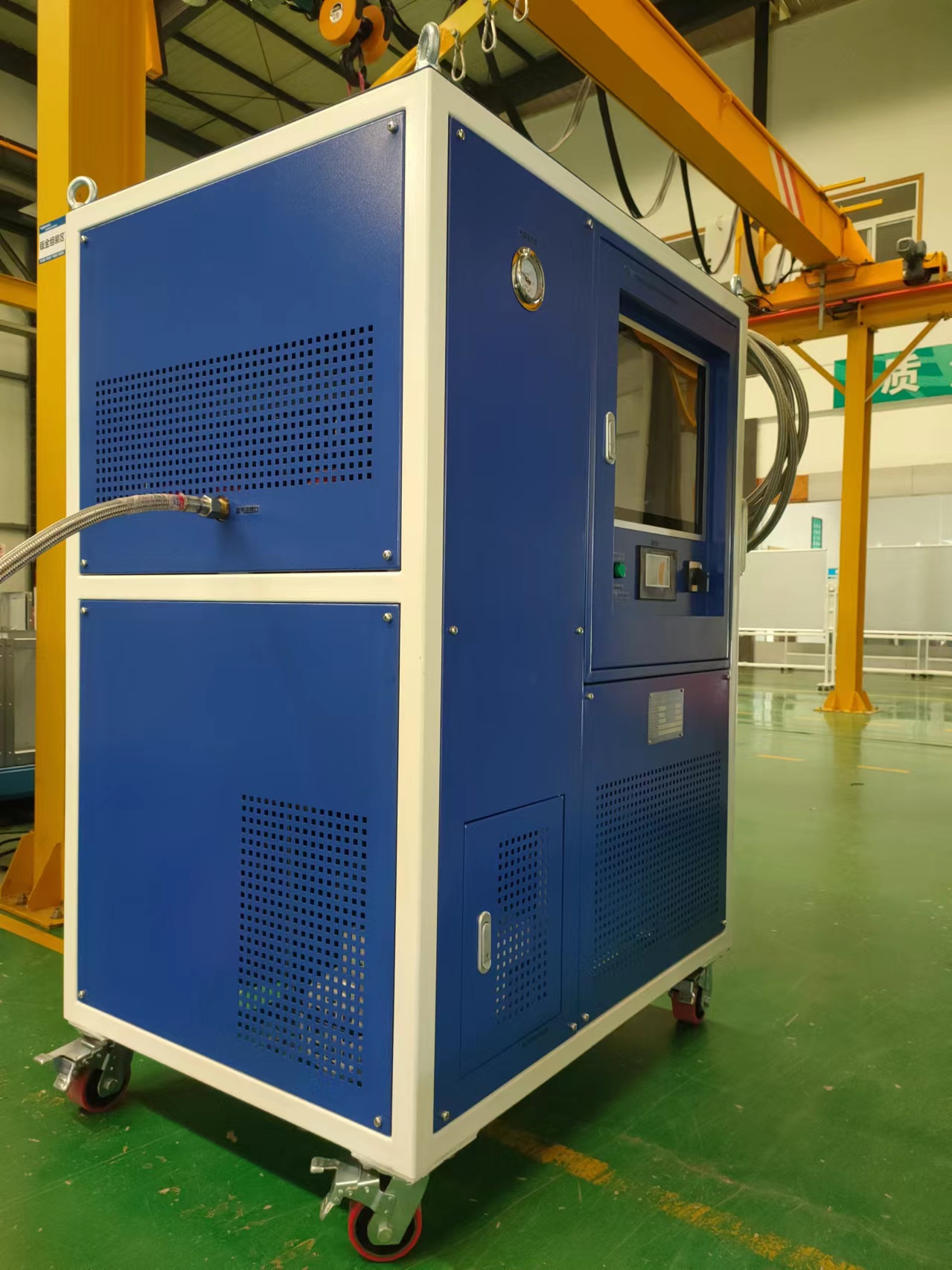

图7:KS3000-CZ-2 全自动去水分系统（双阀）

我们对客户承诺的双阀环保柜干燥数据：2间隔10kv环保柜，处理水分从2000ppm到100ppm以下，30分钟左右。

本设备目前已成功成熟应用于泰事达、南京大烨等。
