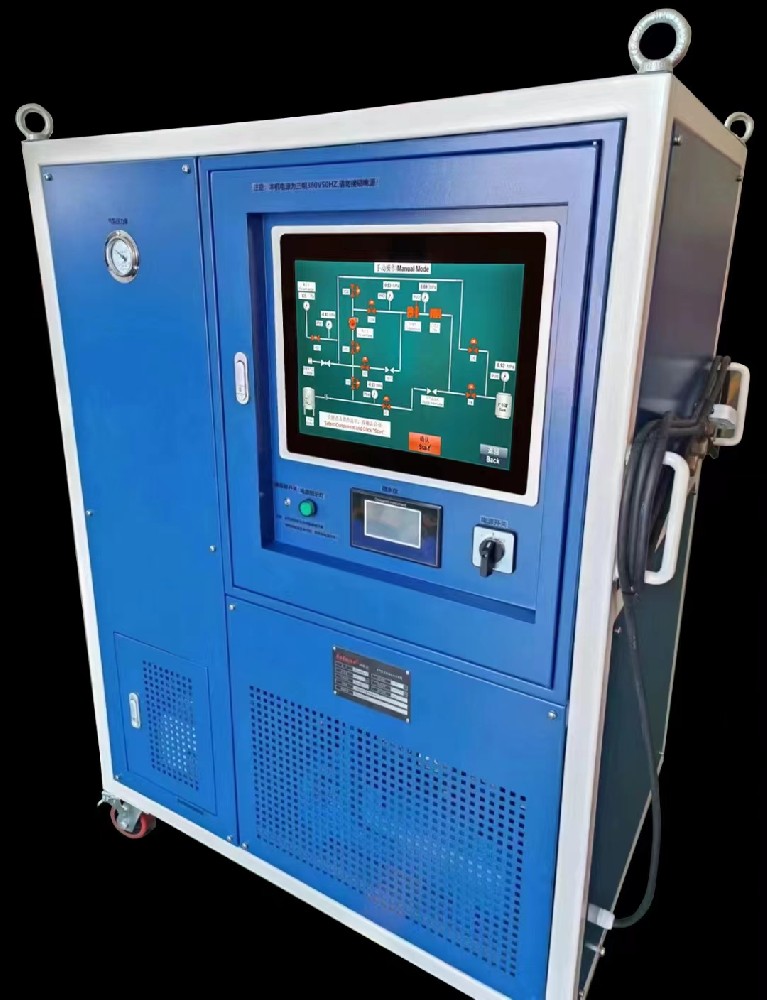

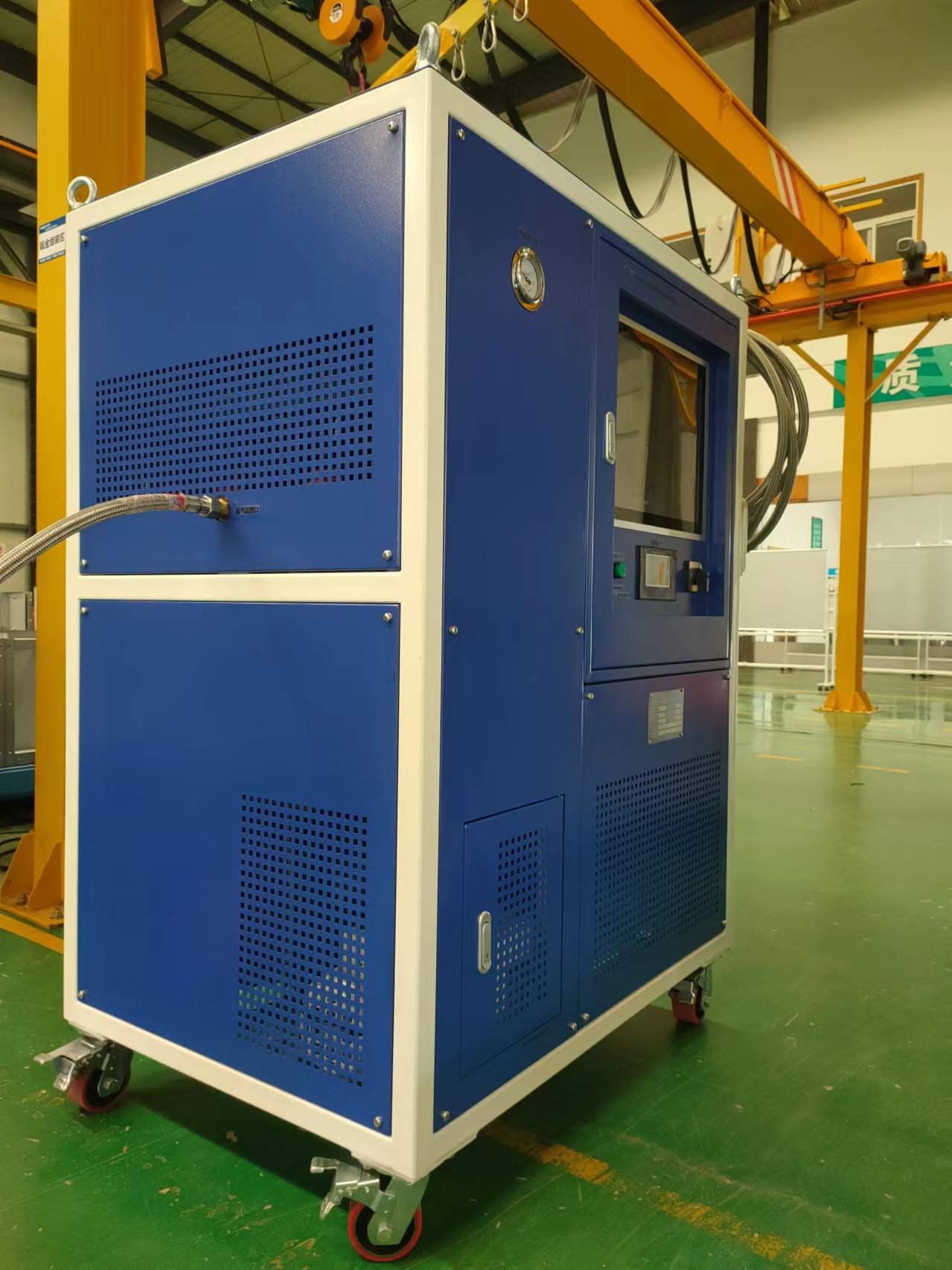

KS3000-CZ-2 充气柜(环保柜)全自动去水分系统
更多应用视频可抖音搜索“环保柜全自动去水分系统”
本设备目前已应用于泰事达(2台)、江苏大烨、浙江默飓、珠海西格码、平顶山库柏、奥克斯(2024年5月)、海兴(2024年6月)等;
中压环保柜去水分是个系统性问题,比较复杂,解决起来困难,相比较而言,本方案更简单可行。
本产品已向国家知识产权局申请并获得专利
软件部分已经向上海市软件协会申请软件产品证书
向国家版权局申请计算机软件著作权登记证书
多年经验积累,请勿仿制。
本方案主要功能特点:
本方案适用于10-35KV SF6充气柜、环保柜等生产过程的去除水分,环保柜等设备方案有所差异;
本方案可快捷一次性全自动去除微水,达到水分达标并自动停机;
(由于各家方案不同,具体参数见双方沟通的技术协议)
根据多年的试验和顾客应用,为确保干燥效果和效率的确定性,所有柜子必须具备两个阀,而且两阀之间相隔越远越好;
根据实测,2间隔环保柜,处理水分到100ppm以下,30分钟左右。
本方案工作流程:
(氦)真空箱检测完成之后充入SF6---出(氦)真空箱---接上本设备管路--首次使用设定参数,一键开机---充气回收一进一出----连续循环---在线水分测试(测试回收气体水分)---测试合格---充气到出厂压力值---自动停机;

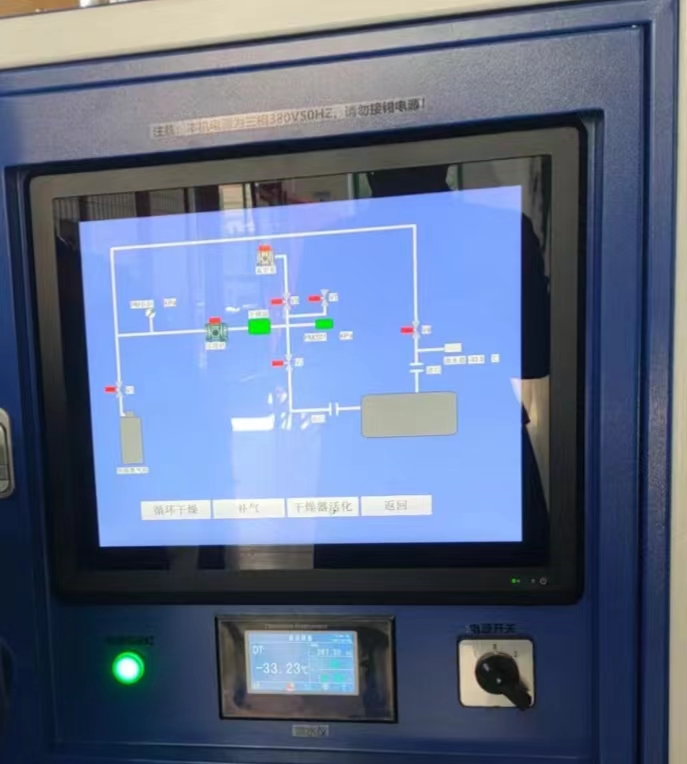

主页面:
1、显示工作状态,工作流程
2、主页面下方有4个选项:循环干燥、补气、干燥器活化、返回
主页面下方:微水测试显示页面
系统组成:气体干燥过滤模块、微水测试模块、抽真空与压缩模块、管路、电磁阀 、微电脑全自动控制模块;
气体干燥过滤模块:
该设备包含一套水份干燥过滤装置,一套干燥模块复活装置一套压力可调系统。
压力可调系统:在设计压力范围内,可通过微电脑设置;
干燥模块复活装置:点击“干燥器活化”(主页面选择项),一键启动,自动完成干燥模块复活流程,自动结束。
为了不影响工作效率,干燥模块复活装置尽量选择在非工作时间开启。
水份干燥过滤装置,回收气体经过该装置时,水分子和颗粒性杂质被过滤,SF6可以经过。

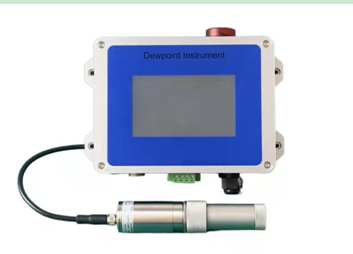

微水测试模块:采用进口传感器内置在系统管路内,微水测试数据显示在触摸屏上;,可显示回收时的微水;

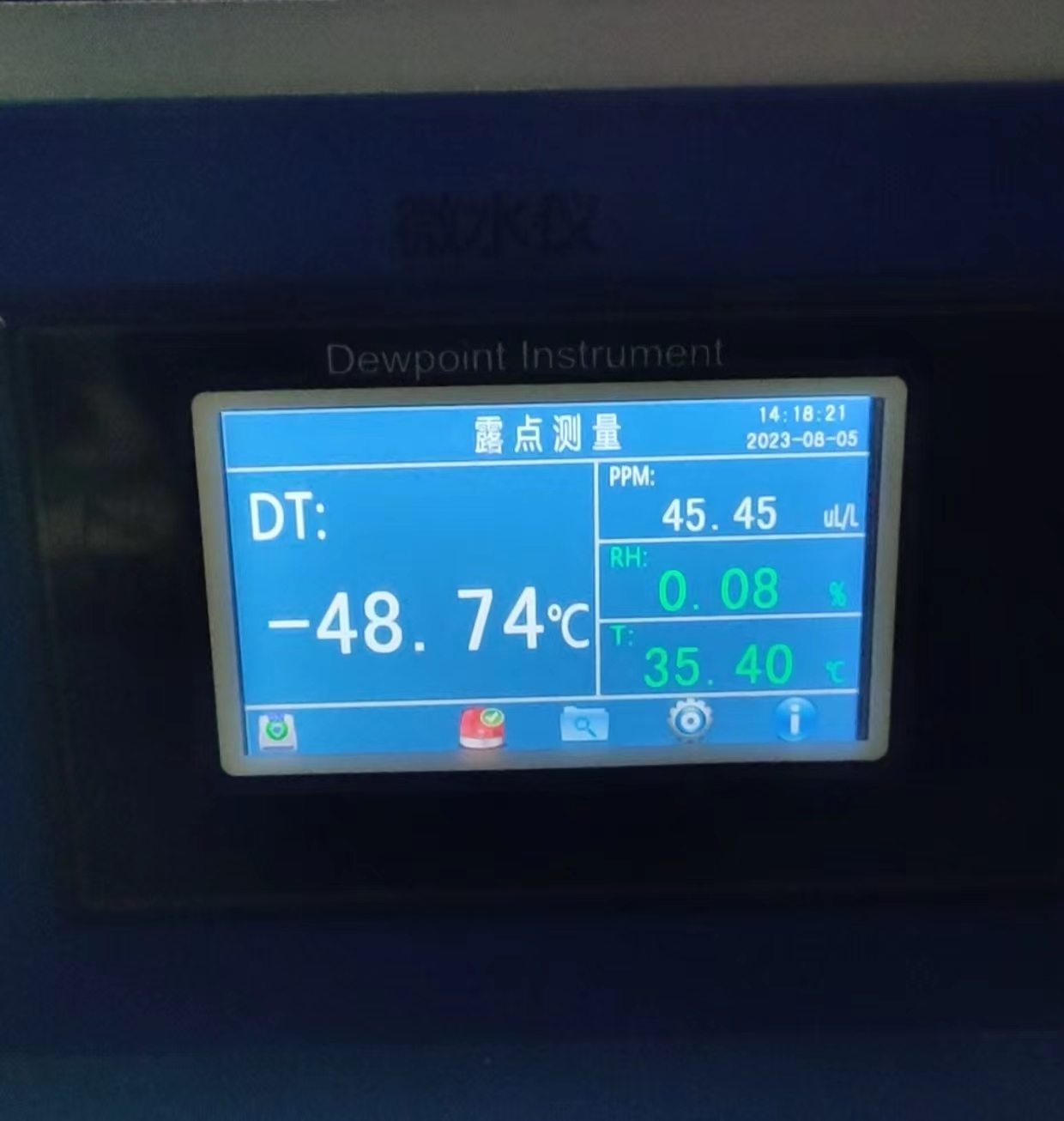

微水测试模块的显示页面:左侧为露点值,右侧上方ppm 为微水值;
抽真空与压缩机模块:将气室内气体回收到本设备内,经过干燥之后,回充到气室内;微水处理结束后,气室压力维持到出厂压力值。
控制部分:18“
1、可设置干燥过程的充气最高压力;可设置出厂交付的充气压力;
2、可设置回收最低压力;
3、通过压力传感器精准获得压力值;

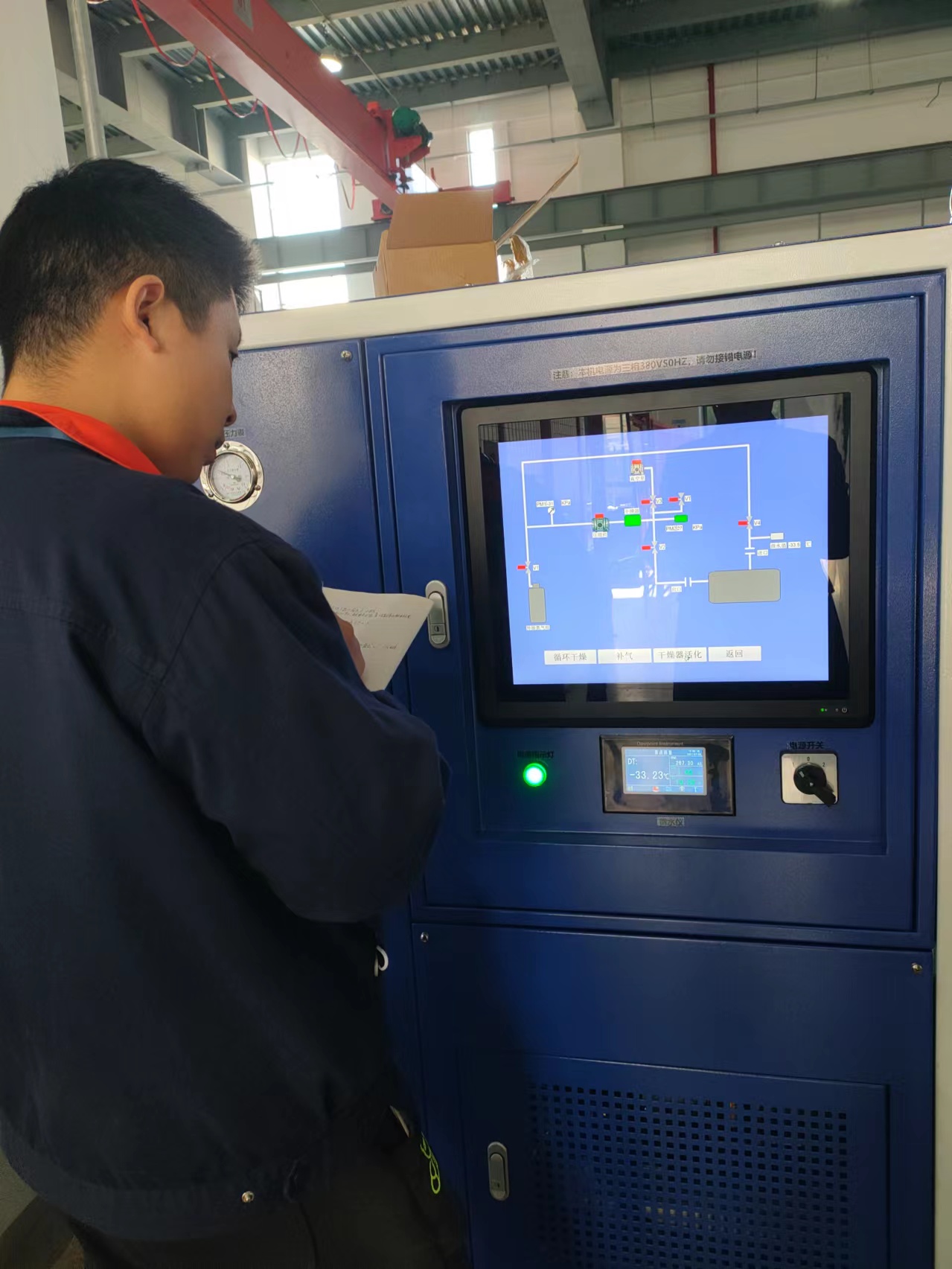

操作人员使用中
通用技术参数
序号 | 项目 | 技术规格 |
1 | 外形尺寸(LBH) | 1200*950*1600 |
2 | 重量(Kg) | <=500 |
3 | 电源 | AC380 |
4 | 功率 (Kw) | <=5 |
5 | 一次活化吸收水分量(Kg) (<30ppm) | >=1.0 |
单间隔充气柜,气室大小约160L(该数据为某客户实际测试值,供参考)
耗时(min) | 初始微水值 (ppm) | 结束微水值(ppm) |
20 | 700 | 12 |
27 | 1100 | 10 |
配置清单
序号 | 名称 | 型号规格 | 数量 | 备注 |
1 | 充气柜全自动去水分系统 | KS3000-CZ | 1 | |
2 | 和充气柜相连自封管路和接头 | 套 (2米) | 1 | 根据需方产品接头定制自封阀 |
3 | 和40L气瓶相连自封接头 | 套 | 1 | 根据需方不同规格定制 |
5 | 说明书 | 本 | 1 | |
6 | 合格证 | 页 | 1 |

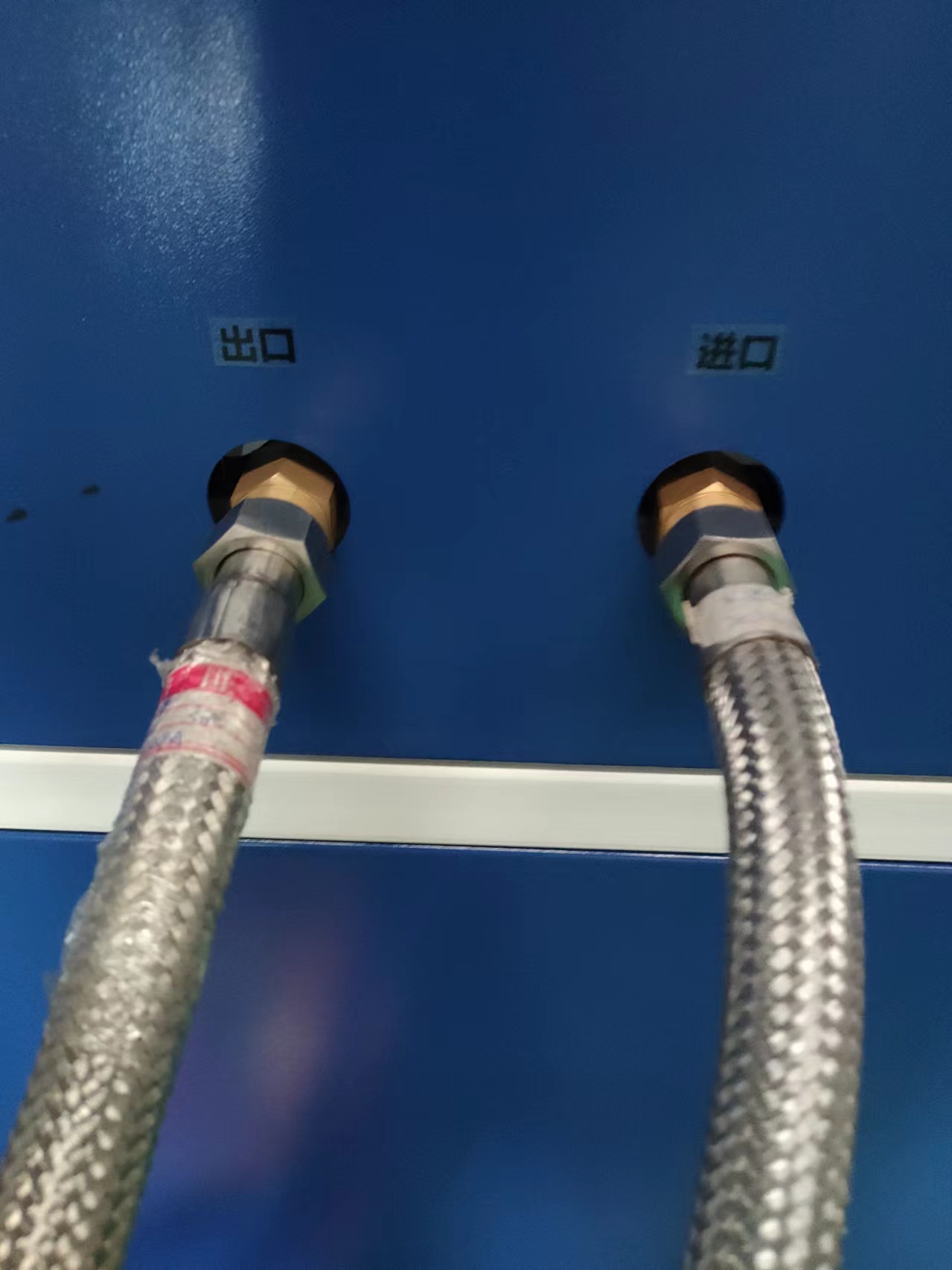

左端为备用气体入口,右端和产品连接,一进一出
